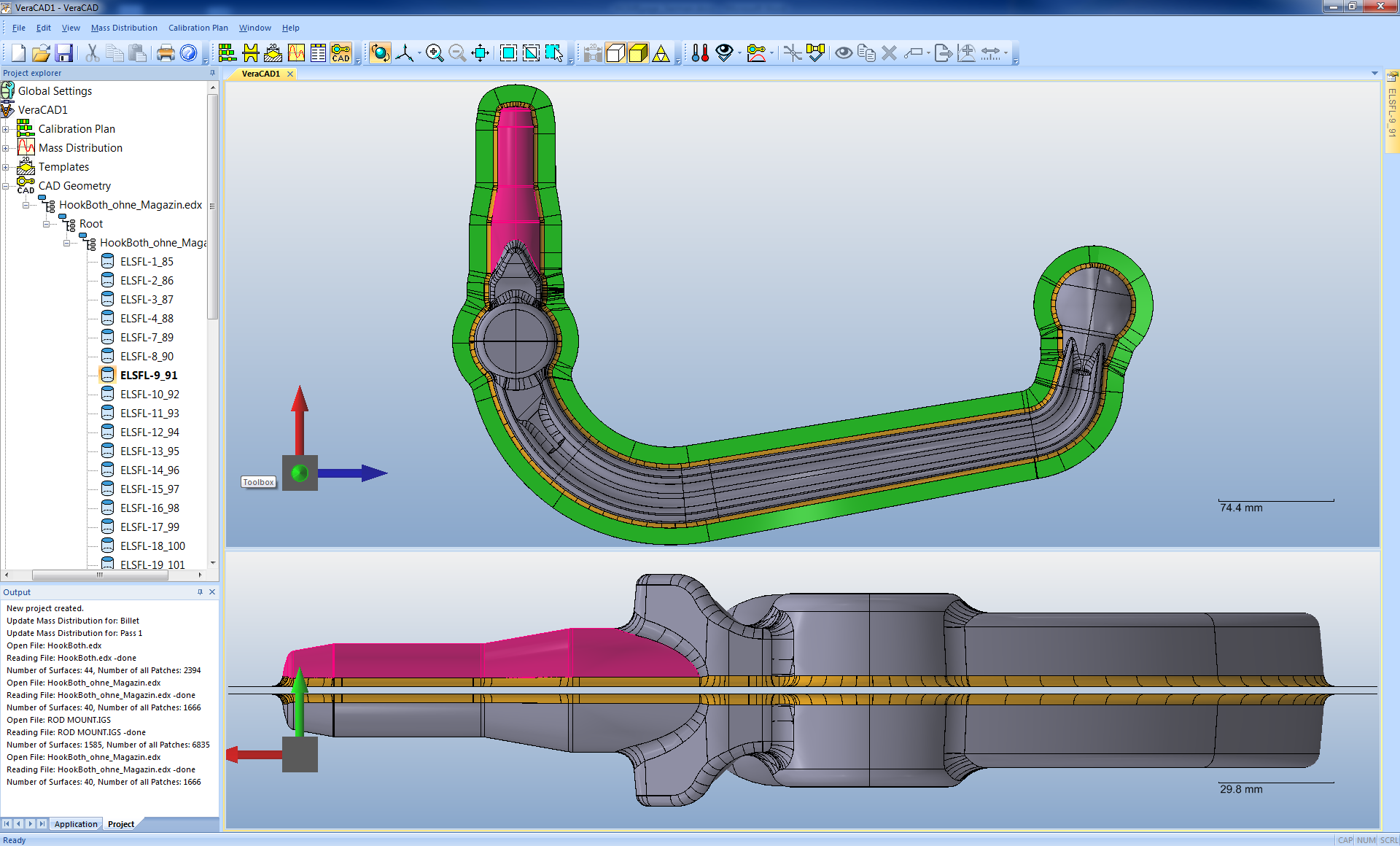

Eine 3D-Geometrie wird über eine Standard-Schnittstelle (IGES, VDAFS oder STL) importiert.

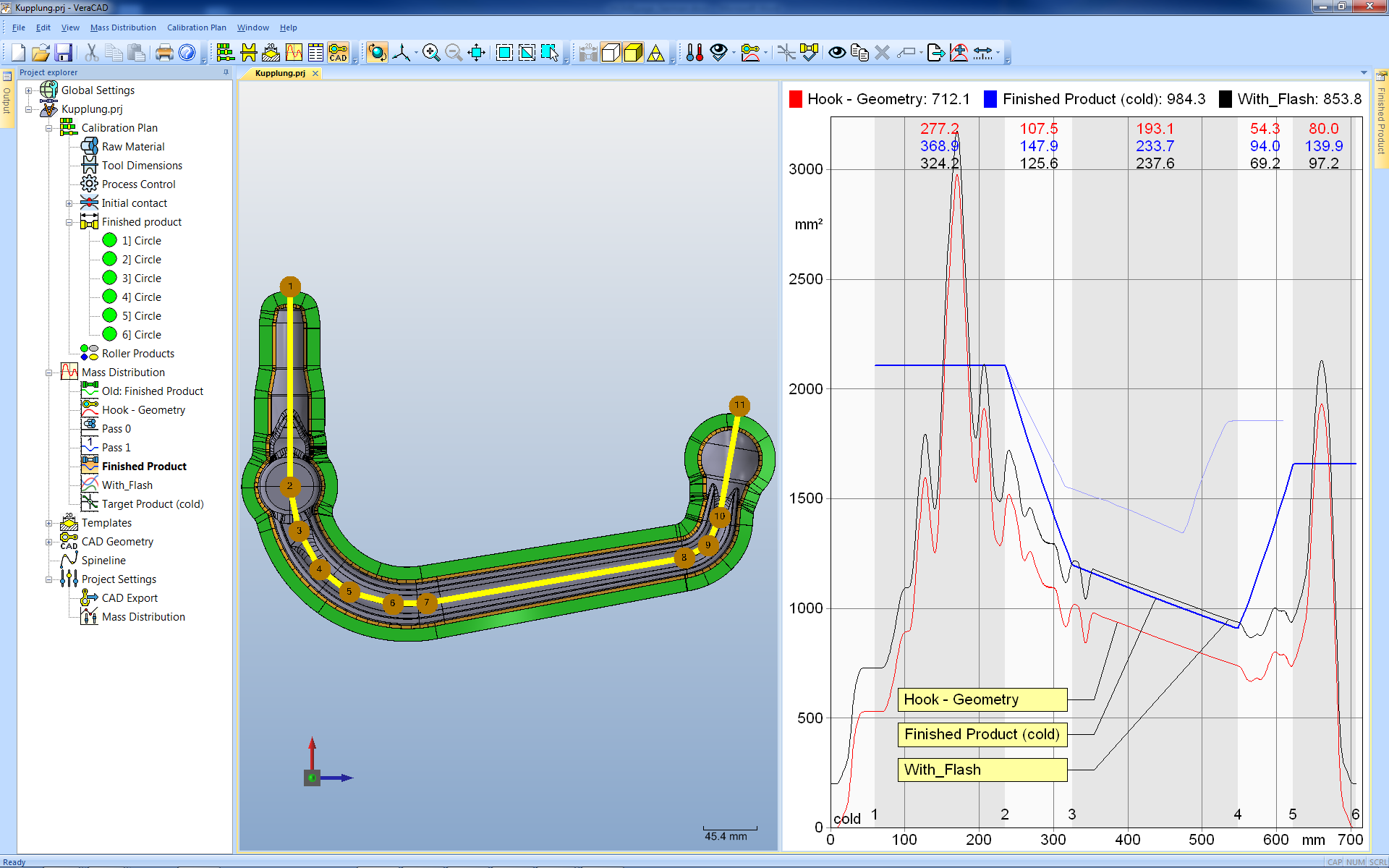

Ableitung der Massenverteilung
Zuerst wird eine Skelettlinie digitalisiert (gelb). Entlang dieser berechnet VeraCAD automatisch ein Massenverteilungsdiagramm. Das Walzteil basierend auf der Massenverteilung entsteht automatisch (blau).

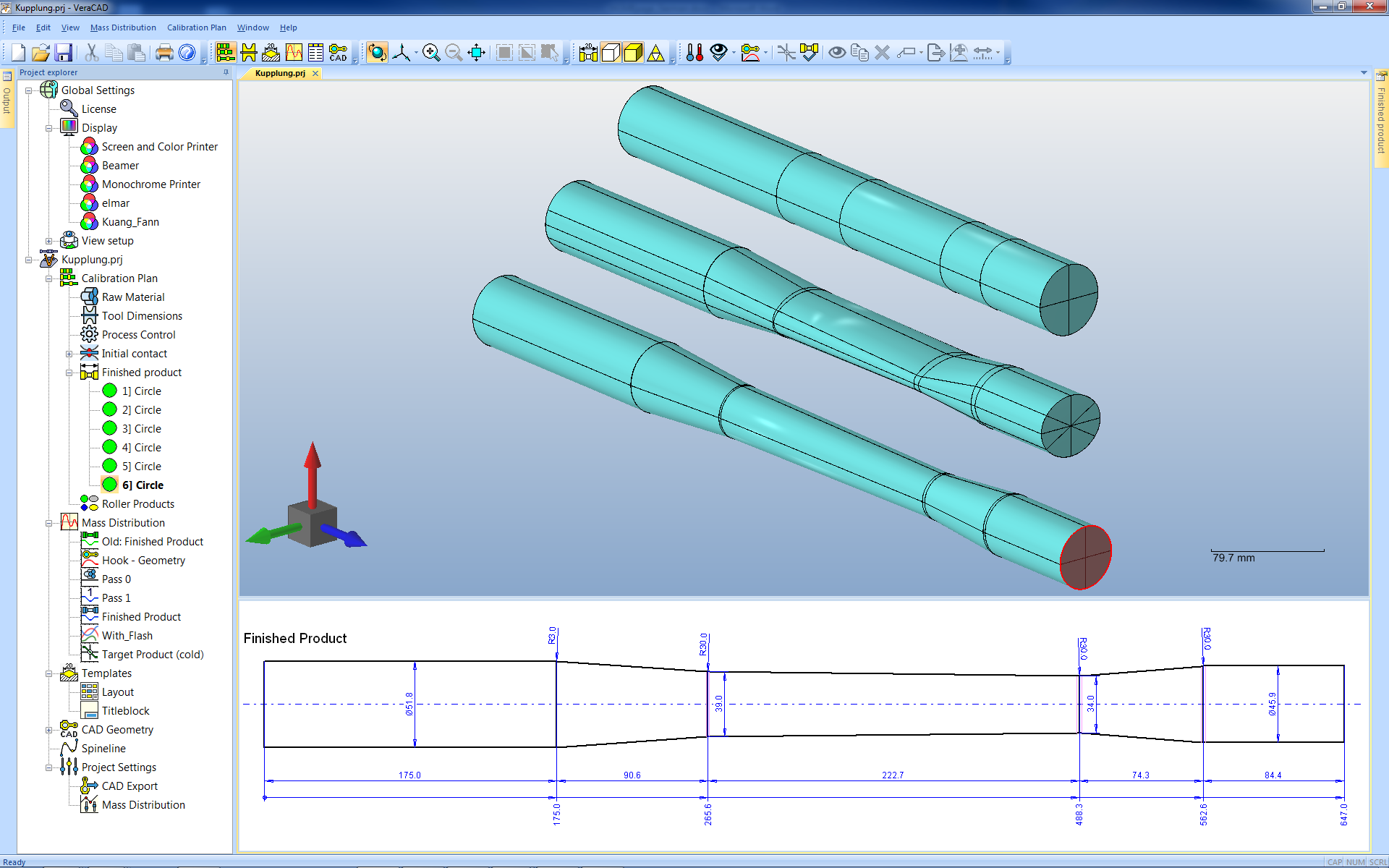

Erstellung des Kaliberplans
Der Kaliberplan besteht aus 2 Walzstichen. VeraCAD schlägt die Querschnittsform und die Abnahmen automatisch vor. Technologische Optimierungen werden im Parameter-Fenster vorgenommen.

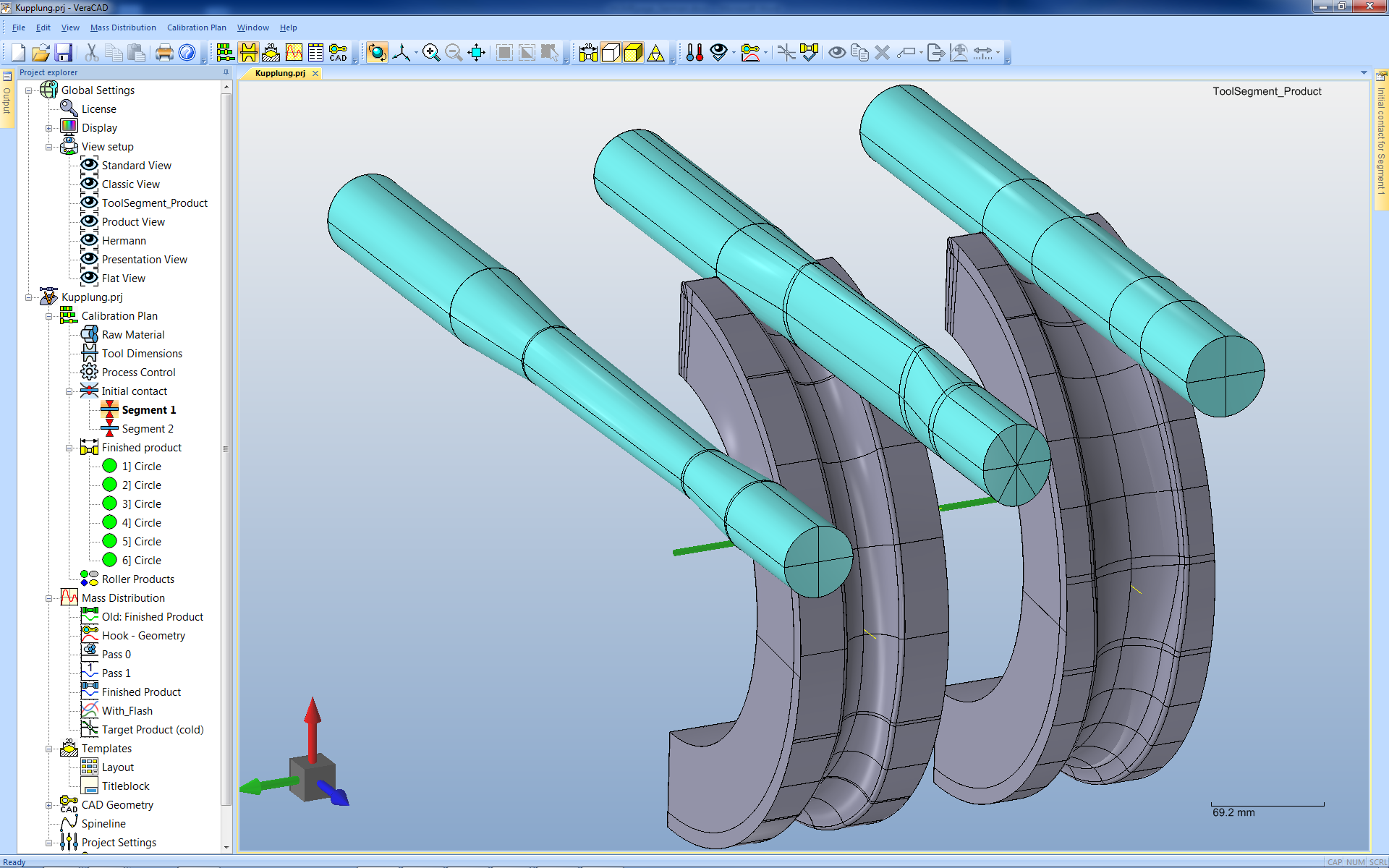

3D-Geometrie der Walzsegmente
Sowohl die Walzzwischenprodukte, als auch die Walzsegmente entstehen als 3D-Geometrie. Diese eignen sich sowohl für die CNC-Fertigung, wie auch für eine FEM-Simulation. Der CAD-Export erfolgt wieder über eine Standard-Schnittstelle.

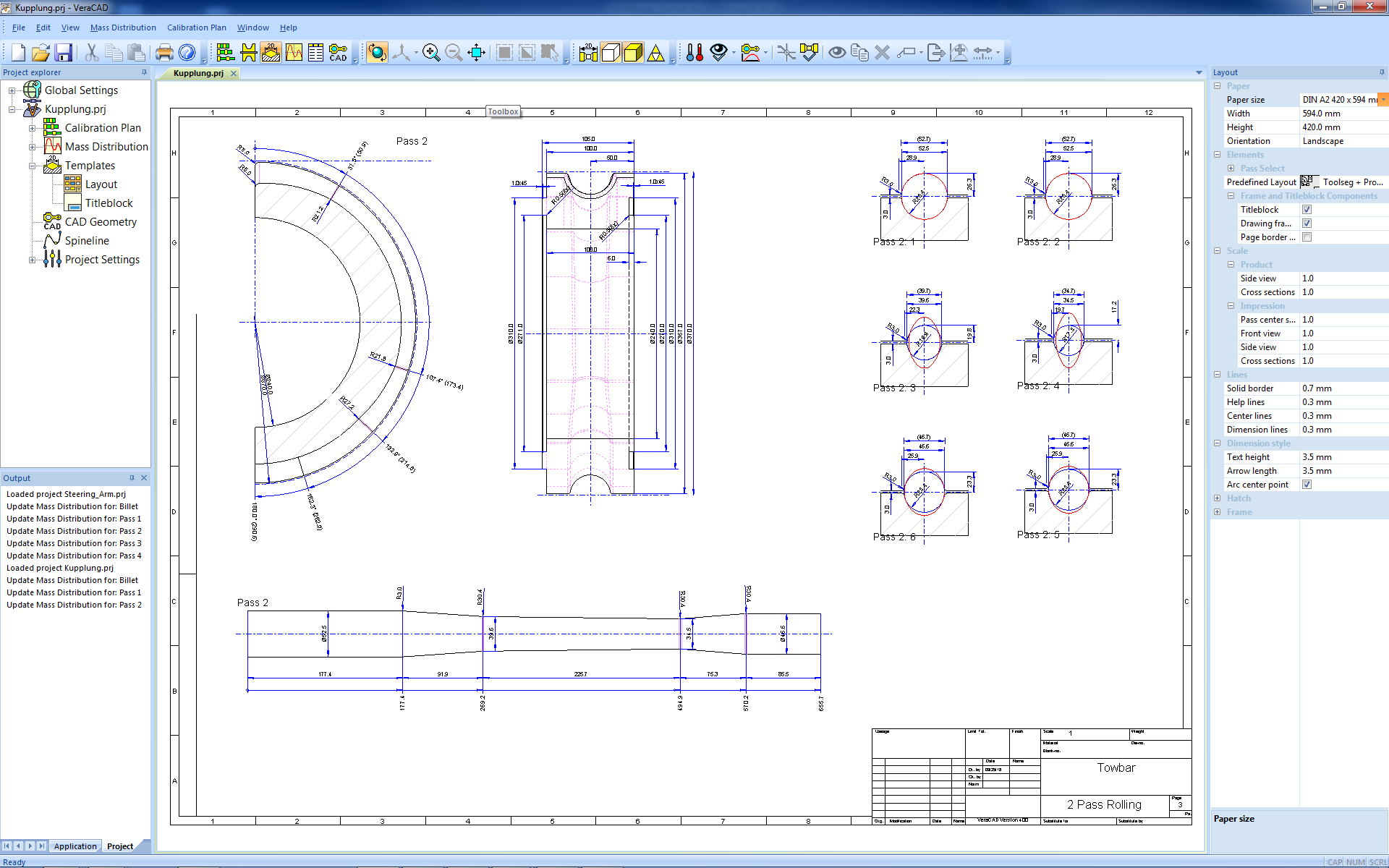

Technische Zeichnung 2D
Eine vollständig bemaßte technische Zeichnung existiert zu jedem Walzstich und für den Kaliberplan.
