VeraCAD

Die Konstruktionssoftware für das Reckwalzen

VeraCAD ist eine grafisch-interaktive Konstruktionssoftware für Reckwalzsegmente, basierend auf elementaren Auslegungsregeln.

Der Einsatz von VeraCAD in der Schmiedeindustrie verkürzt enorm die Entwicklungszeit für Reckwalzsegmente. Durch die Möglichkeit, die Auslegung sowohl automatisch durchzuführen, als auch interaktiv zu steuern, wird die Anzahl der verwendeten Walzstiche und damit die Werkzeugkosten minimiert.

Die hochgenaue Volumenberechnung, die Anwendung elementarer Auslegungsregeln, die Berücksichtigung der Technologie- und Verfahrensparameter stellen eine aufeinander abgestimmte Walzfolge sicher. Dies hilft Produktfehler am Endprodukt zu vermeiden und sorgt für eine hohe Prozesssicherheit.

Basissystem

Das Basissystem enthält die Bausteine:

• Manuelle Eingabe, Design und Änderung des Reckwalz-Fertigproduktes.
• Automatische Berechnung des Kaliberplans mit der Anzahl der Stiche, Stadienfolgen, Geometrie der Walzzwischenprodukte.
• Grafische und tabellarische Ausgabe des Kaliberplans und der Walzprodukte.

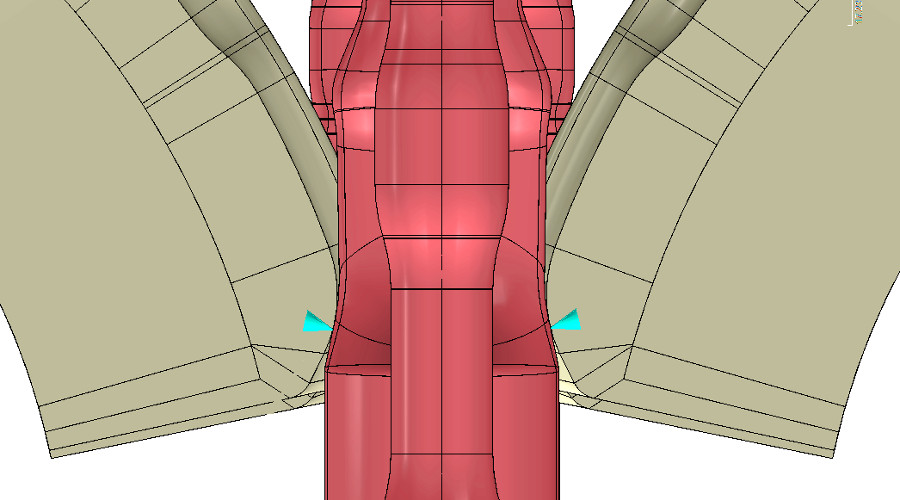

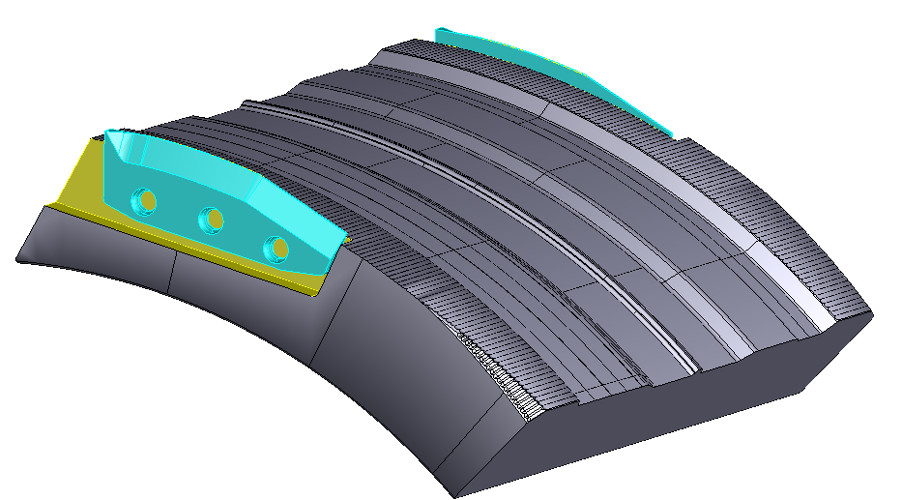

• Generierung der 3D-Geometrie für die Werkzeuggravuren.
• Ausgabe der Walzprodukte und der Reckwalzsegmente mit allgemeinen CAD-Schnittstellenformaten (IGES, VDAFS, EDX).
• Schablonenbau zur Erstellung von technischen Zeichnungen der Walzgravuren. Für jeden Walzstich wird ein Zeichnungsblatt mit Längsschnitt und Querschnitten einschließlich der Bemaßung generiert. Die Ausgabe ist auf Plottern in verschiedenen Formaten (bis A0) möglich oder zur Weiterverarbeitung über eine IGES-Schnittstelle. Der Schablonenbau dient zur manuellen Fertigung der Walzsegmente oder in Verbindung mit CAD/CNC-Fräsen zur Qualitätskontrolle.
• Projektverwaltung.

Modul Massenverteilung

VeraCAD enthält die Funktionen zur Erstellung und Bearbeitung von Massenverteilungen:

• Einlesen von komplexen CAD-Geometrien wie Pleuelstangen, Kurbelwellen, usw. über verschiedene Schnittstellenformate (IGES, VDAFS, STL, EDX).
• Erstellen von Massenverteilungsschaubildern aus Fremdprogrammen.
• Grafisch interaktive Manipulation der Massenverteilung (z.B. Gratanteil).
• Automatische Generierung der Geometrie für das Walzfertigprodukt aufgrund der Massenverteilung.

Modul Schablonenbau

• Mit dem Menü "Schablonenbau" werden die technischen Zeichnungen der Walzsegmentgravuren erstellt und auf Blattformaten bis DIN A0 ausgedruckt bzw. über eine IGES-Schnittstelle ausgegeben.

Bitte nehmen Sie über unsere Vertiebspartner für Ihr Gebiet Kontakt mit uns auf. Wir erstellen Ihnen ein individuelles Preisangebot nach Ihren Vorgaben.

Bilder

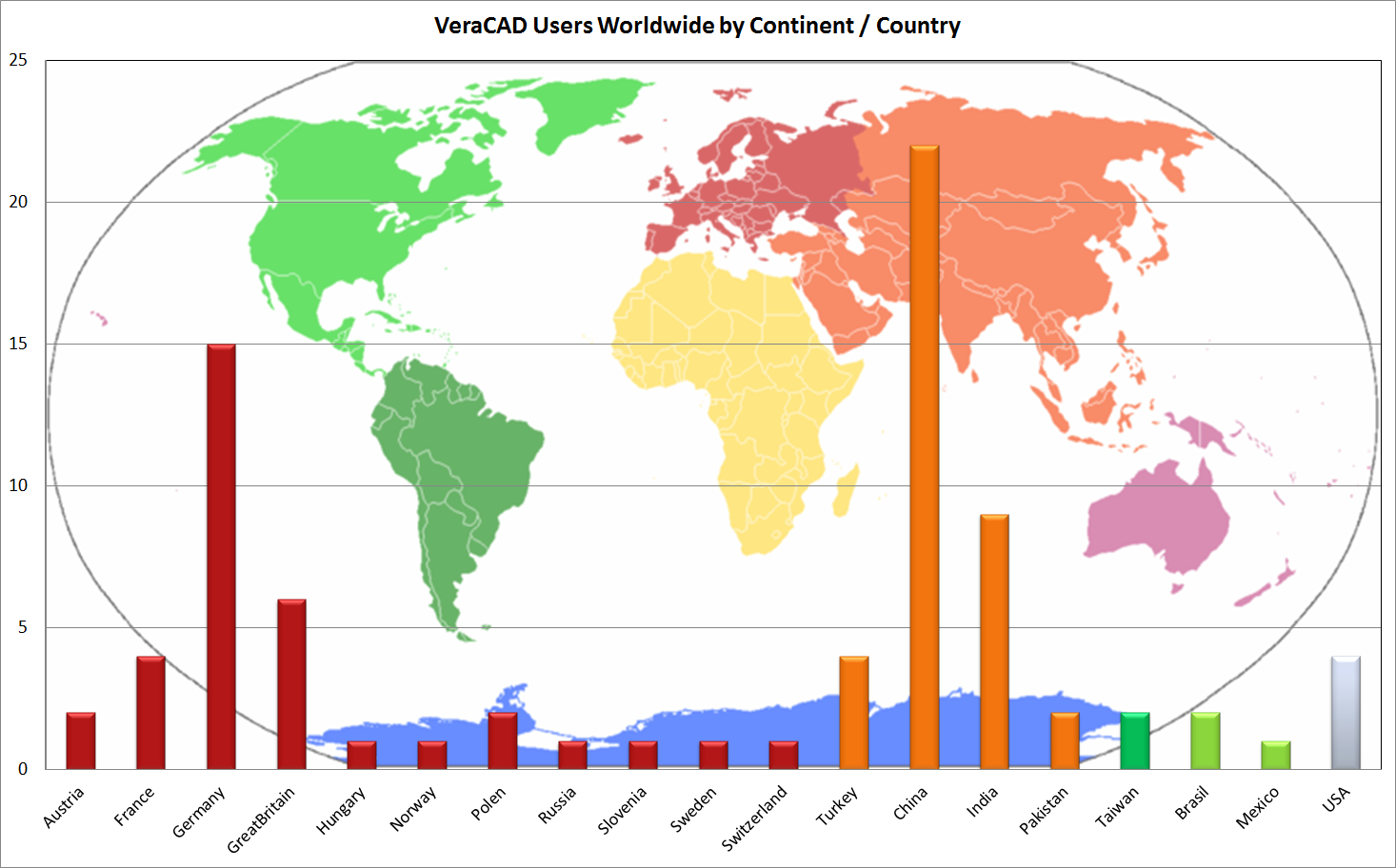

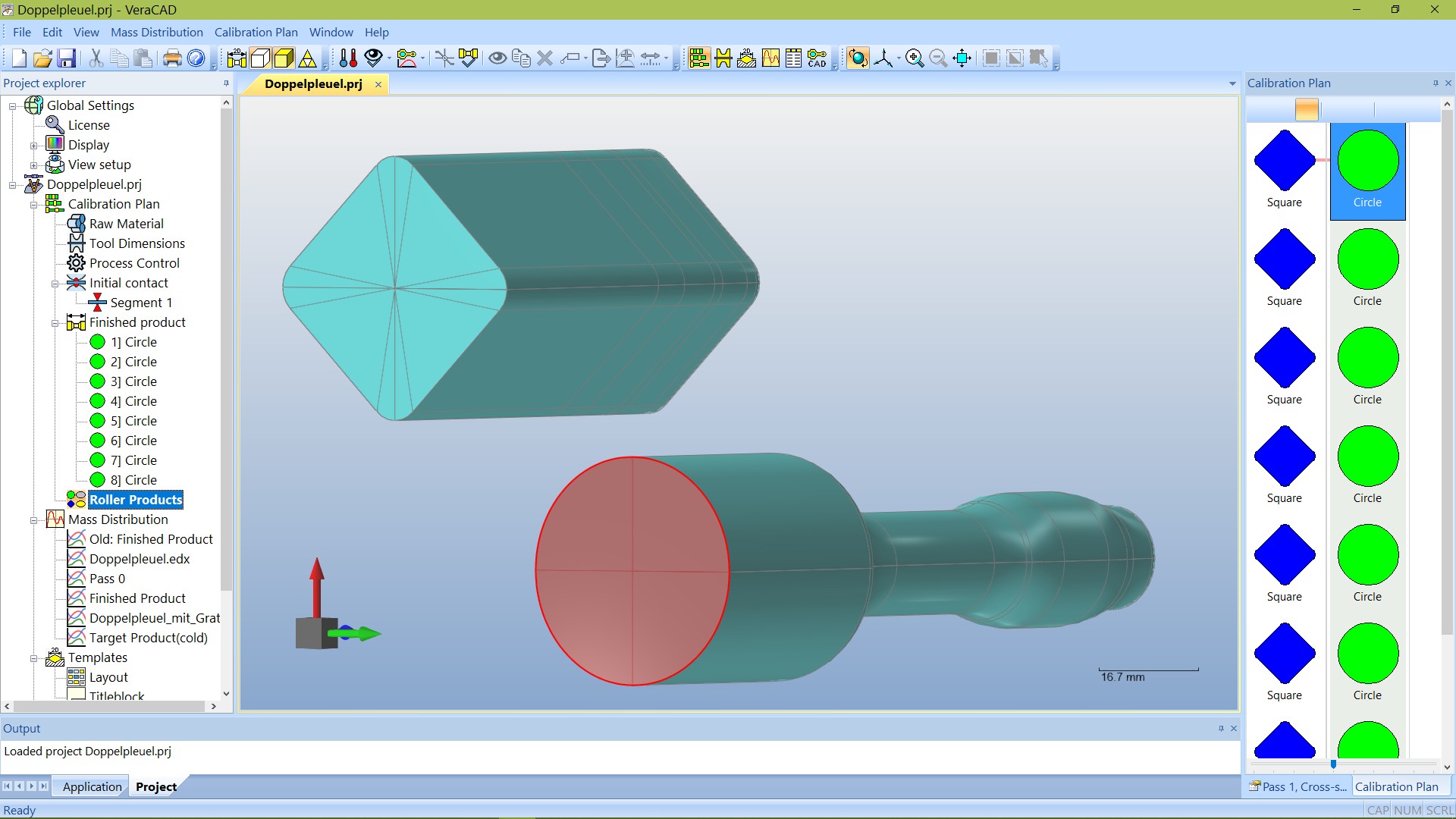

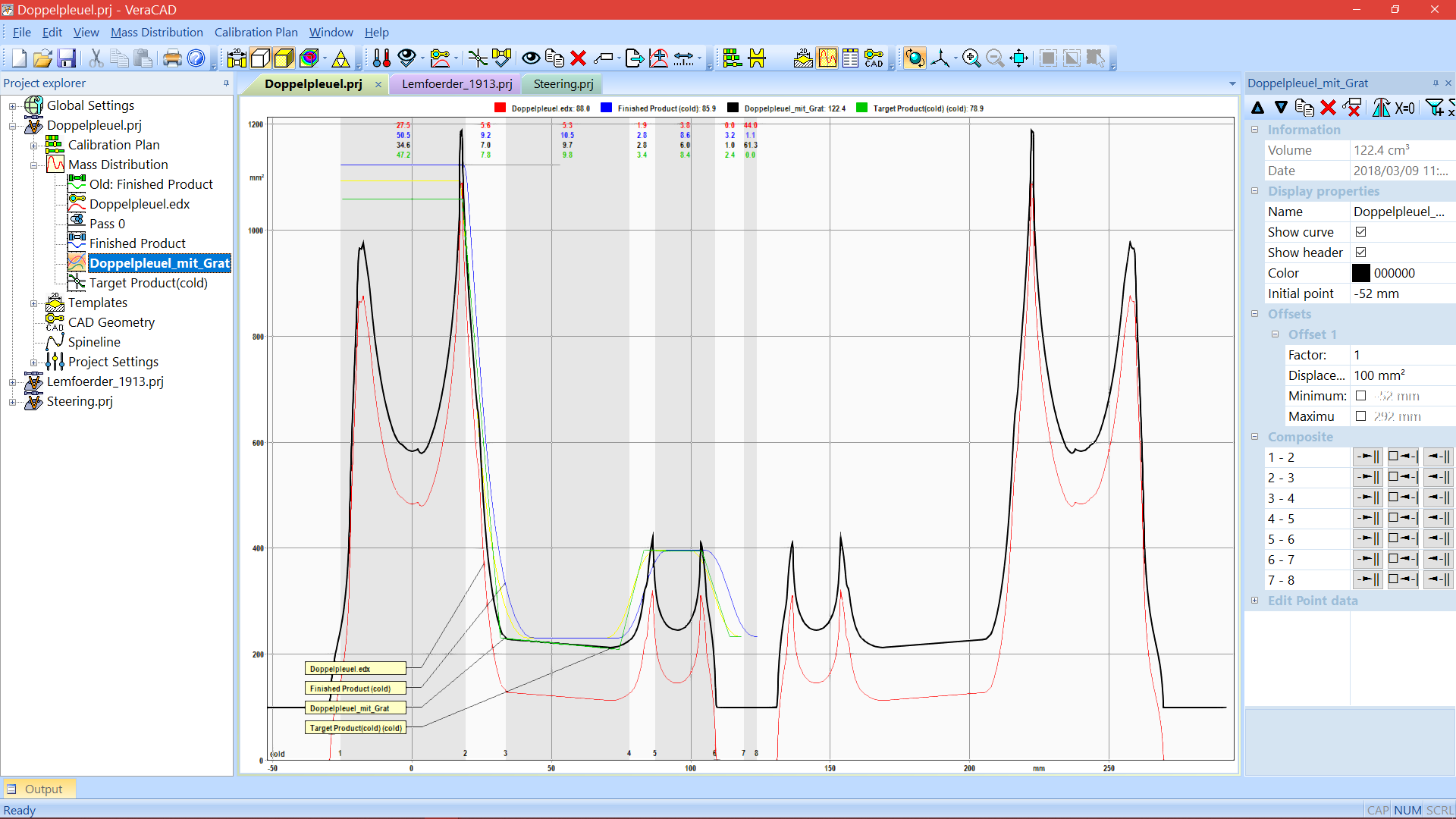

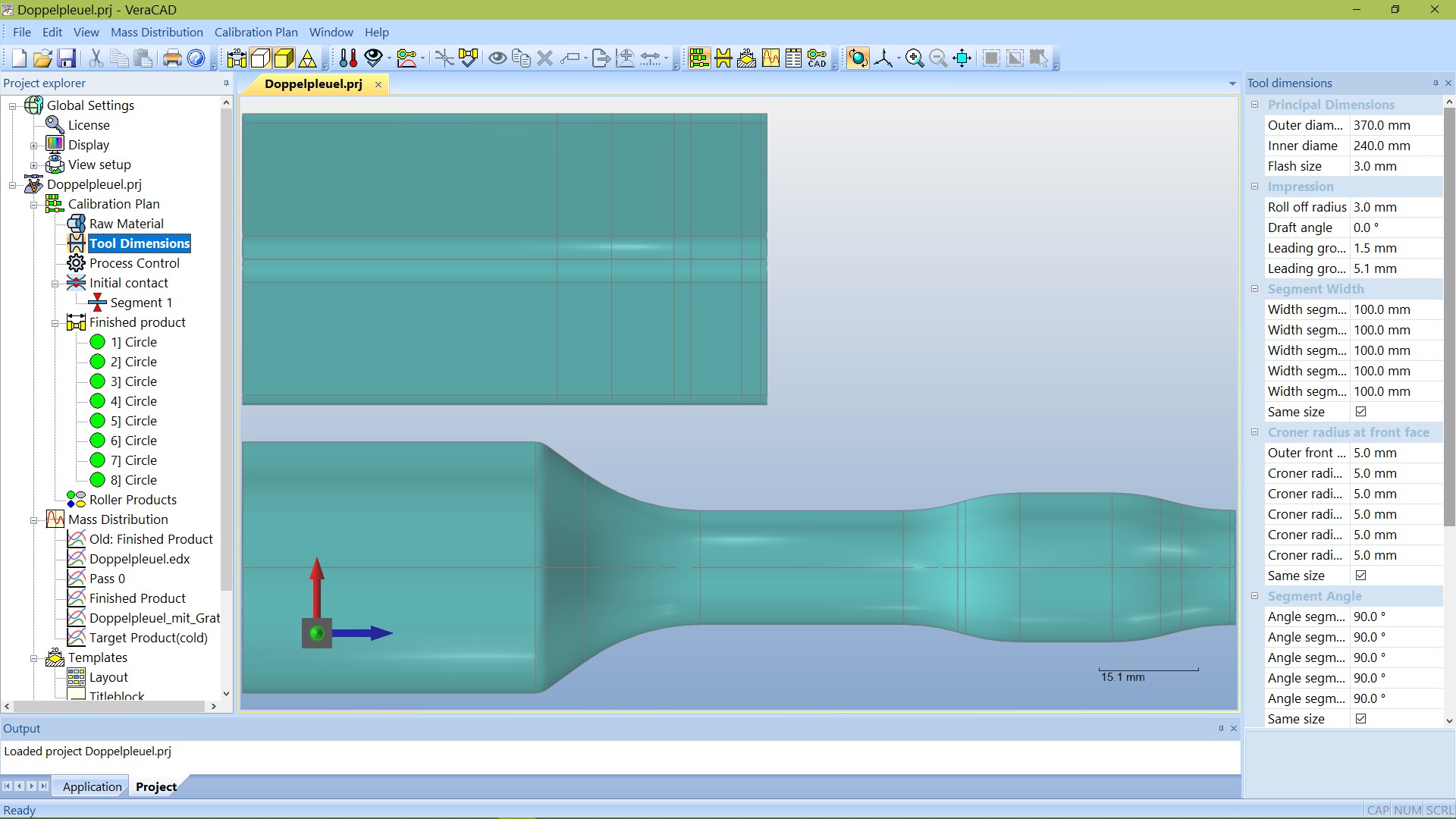

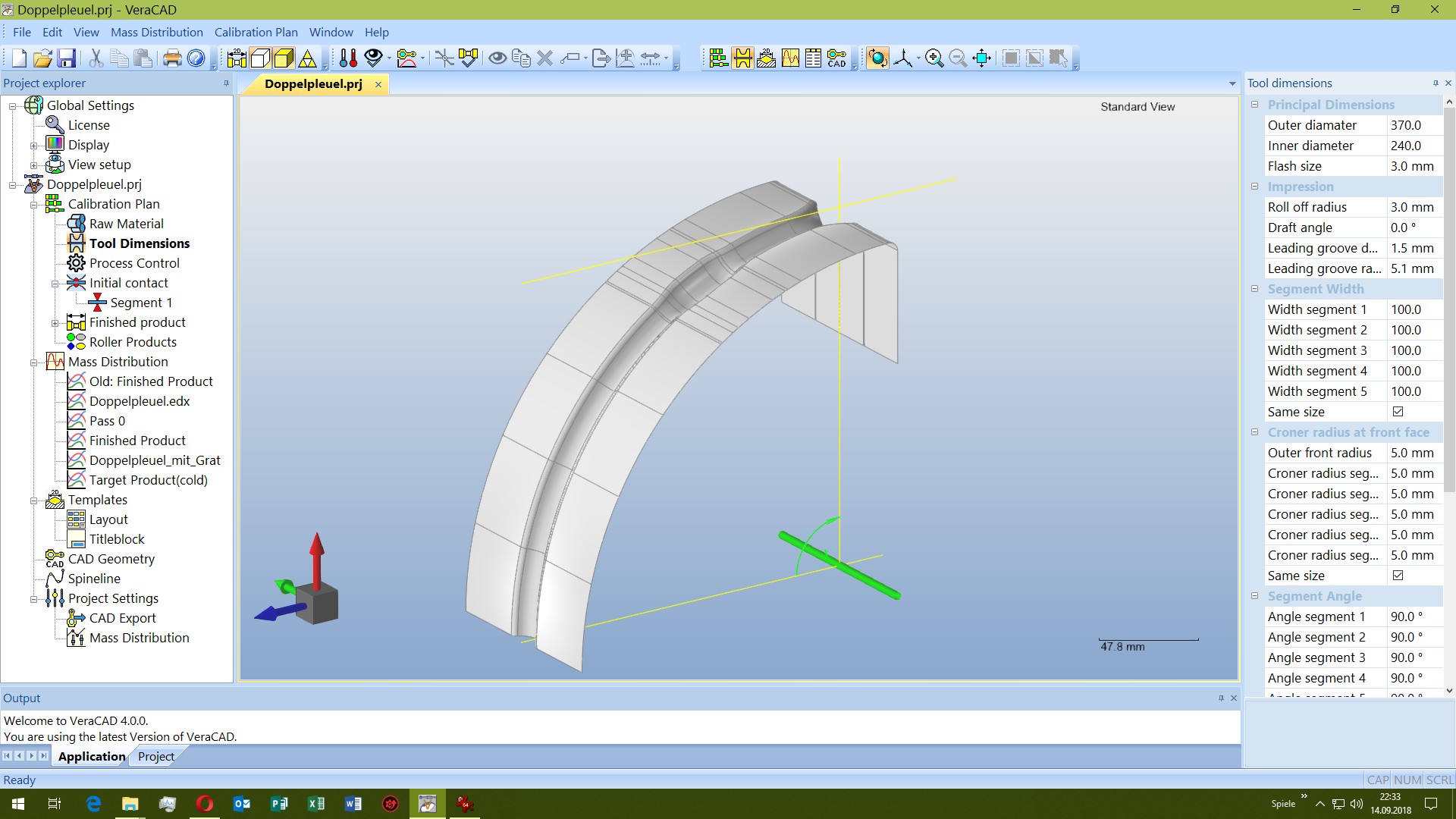

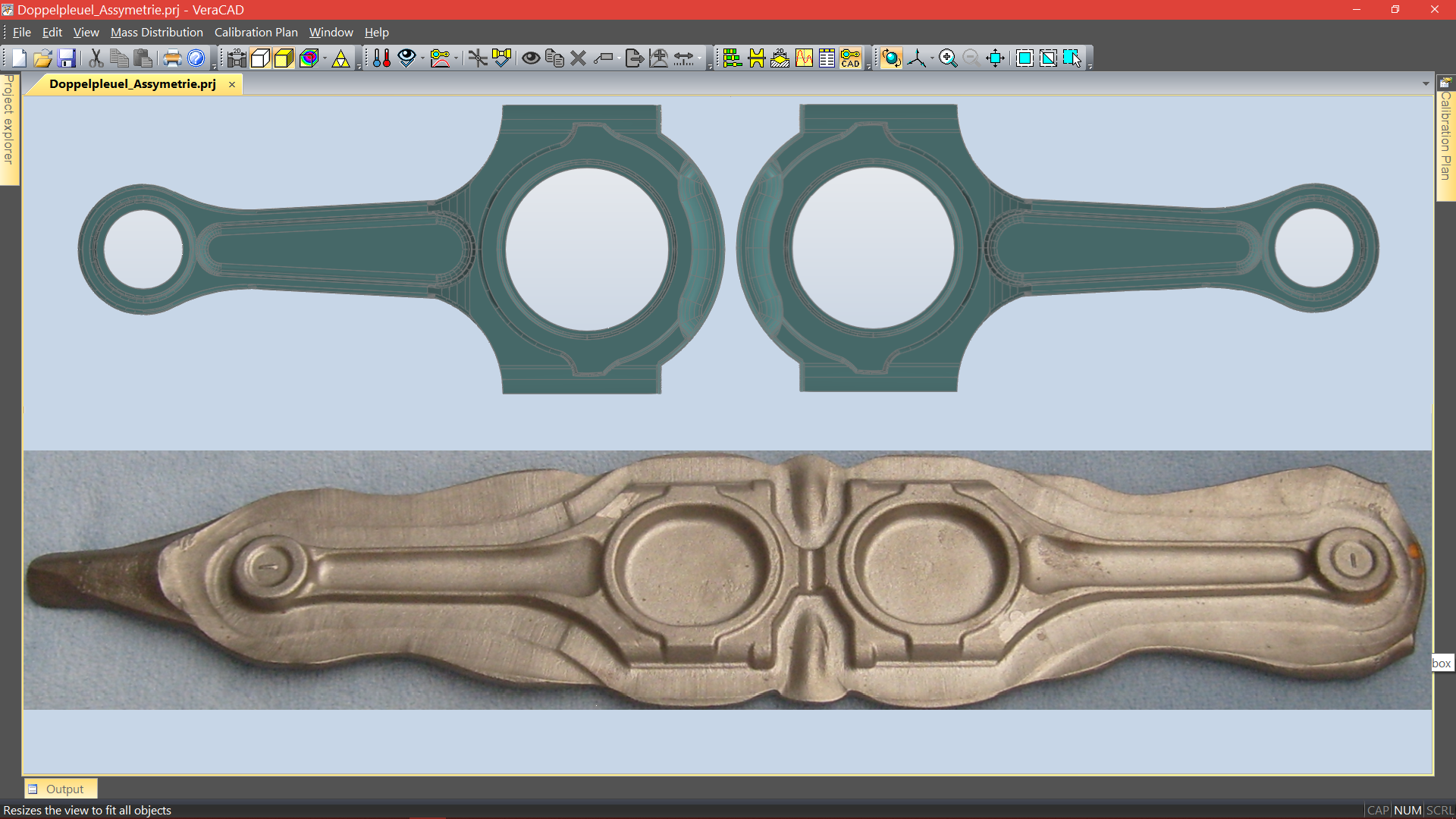

Screenshots

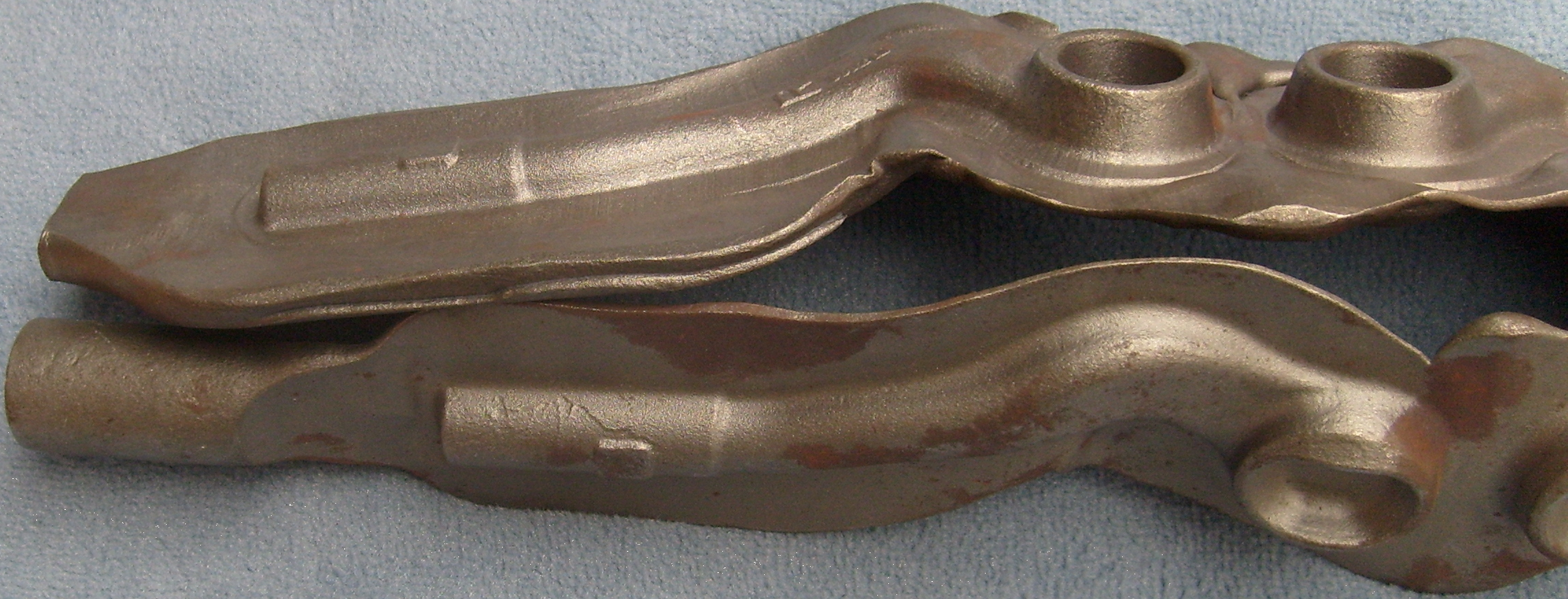

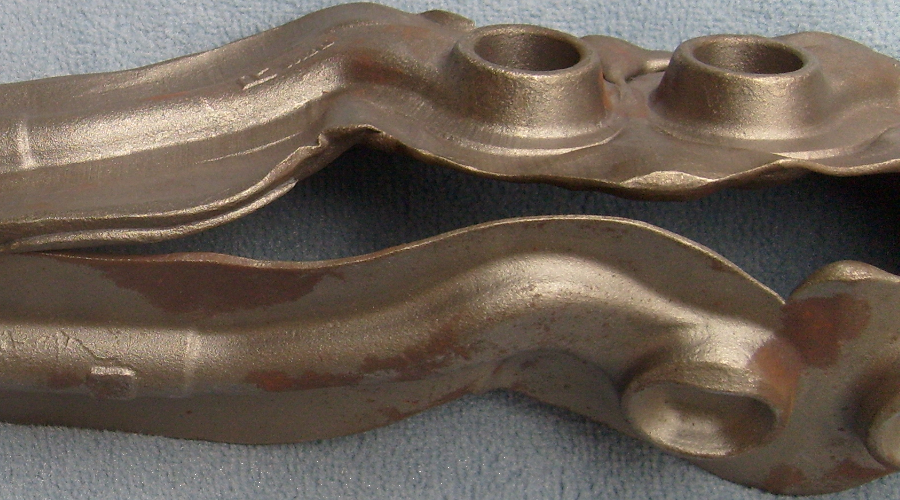

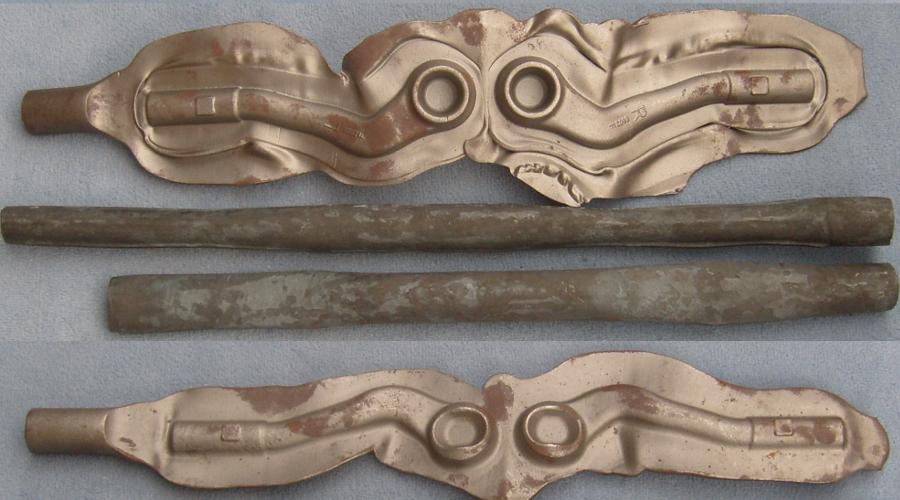

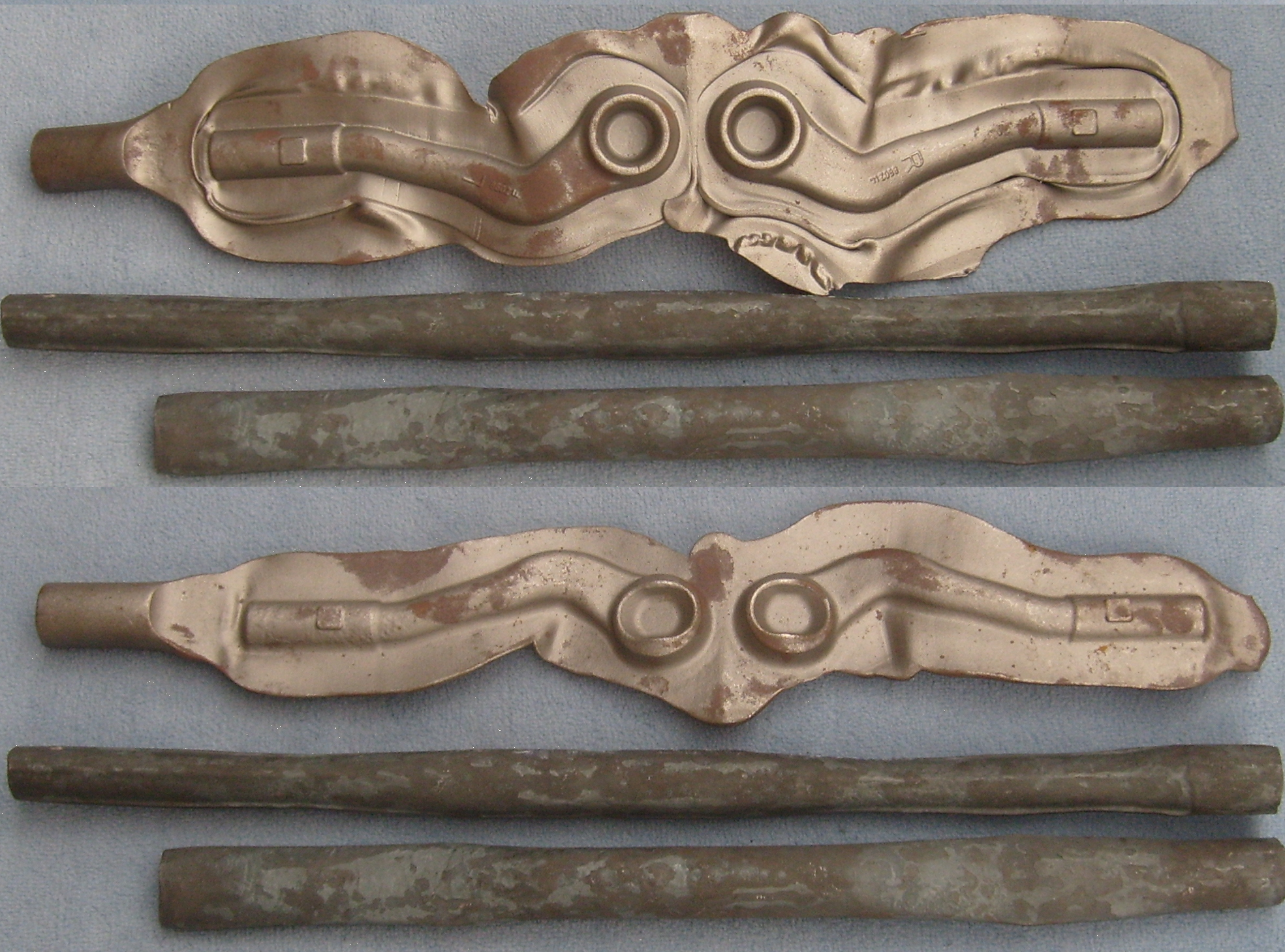

Materialeinsparung durch VeraCAD
